KJG系列空心桨叶干燥机
KJG系列空心桨叶干燥机

关键词:圆盘干燥机,桨叶干燥机,污泥干燥机,污泥烘干机,单轴圆盘桨叶干燥机
产品概述:该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能

产品介绍
  该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能。



工作原理
  空心轴上密集排列着楔型中空浆叶,热介质经空心轴流经浆叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄而充分发挥作用。
   传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证更好的传热效果。


性能特点
◎桨叶干燥机能耗低: 由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,对浆状物料,蒸发1kg水仅需1.2kg水蒸汽。
◎桨叶干燥机系统造价低: 单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小。就极大地减少了建筑面积及建筑空间。
◎处理物料范围广: 使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。常用介质有:水蒸汽、导热油、热水、冷却水等。
既可连续操作也可间歇操作,可在很多领域应用。
◎环境污染小: 不使用携带空气,粉尘物料夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况,可采用
闭路循环。
◎操作费用低:的结构。磨损量小,维修费用很低。  
◎操作稳定:由于楔型浆叶特殊的压缩--膨胀搅拌作用,使物料颗粒充分与传热面接触,在轴向区间内,物料的温度、湿度、混合度梯度很小,从而保证了工艺的稳定性。



设备构成:

桨叶干燥机主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

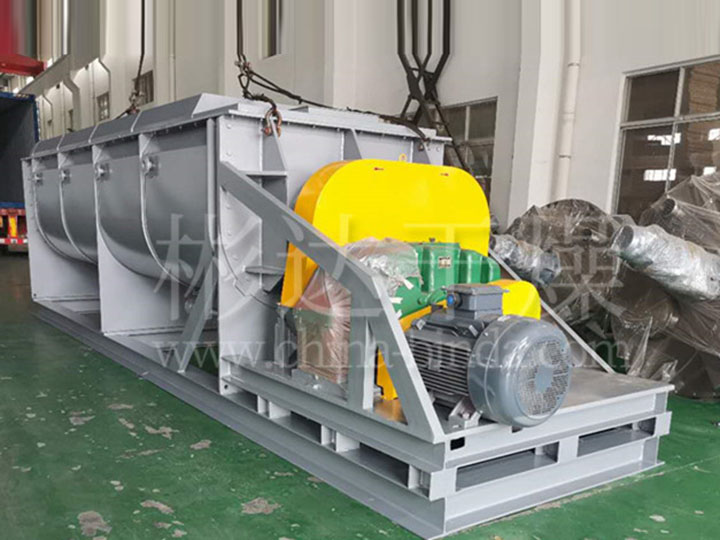

  1.动力传输部分:主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

  2.主轴搅拌部分:主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管,两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

  3.轴承体部分:在主轴的两端,共配置了三个或两个轴承体,由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体,主轴承体是主轴主要支撑点且作为轴向移动的定位点,辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外,主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

  4.出料调节机构主要由调节板、转轴、定位件等组成。

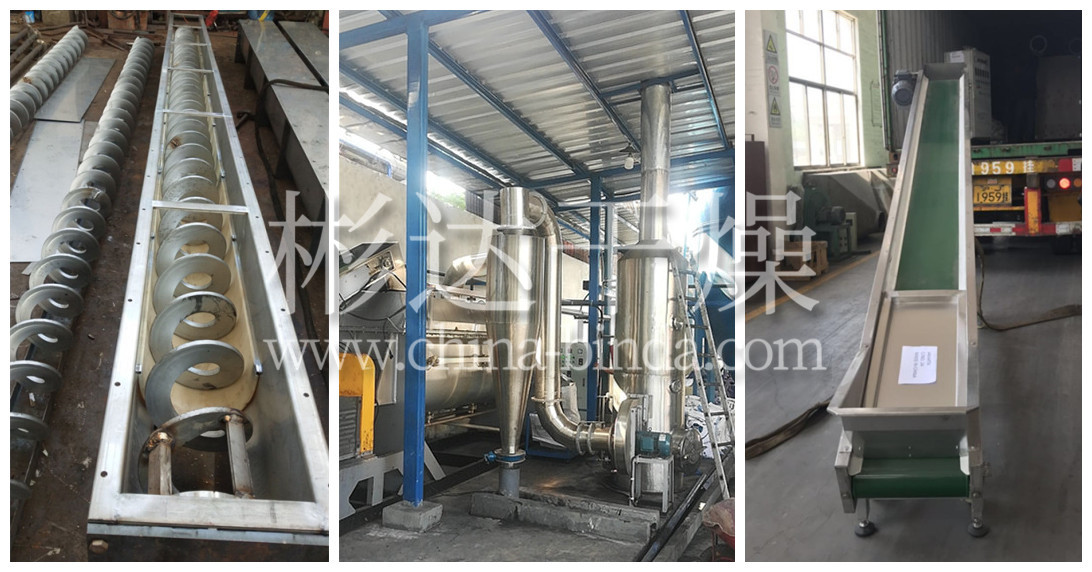

辅助设备可选

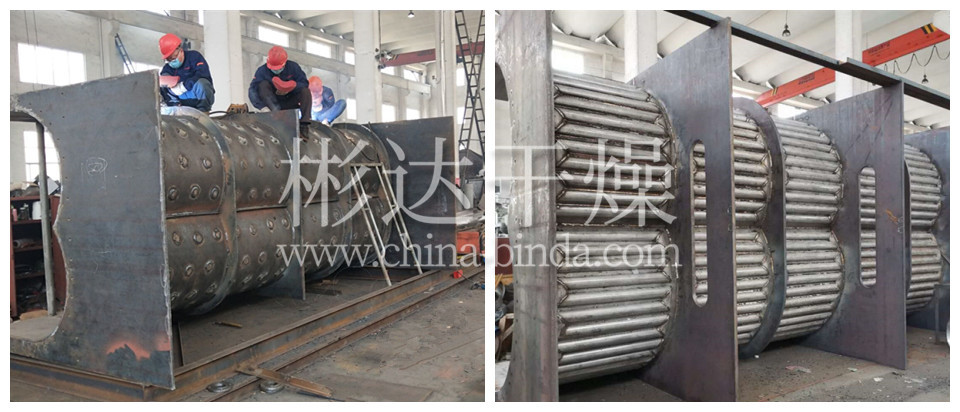

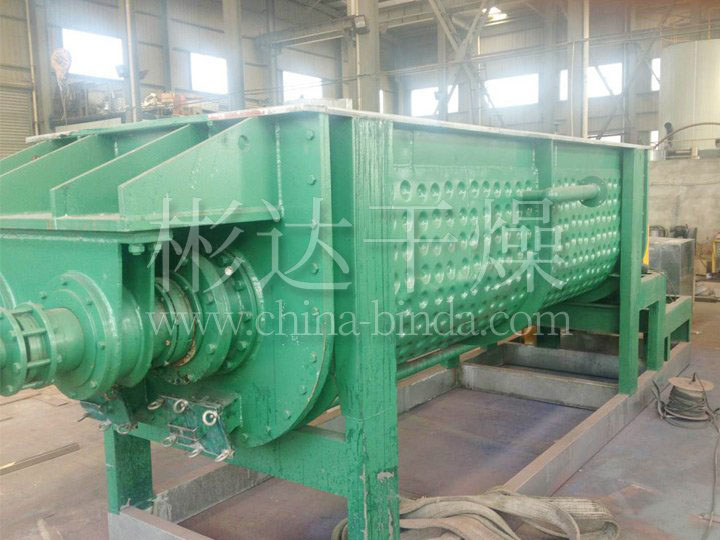

夹套设计

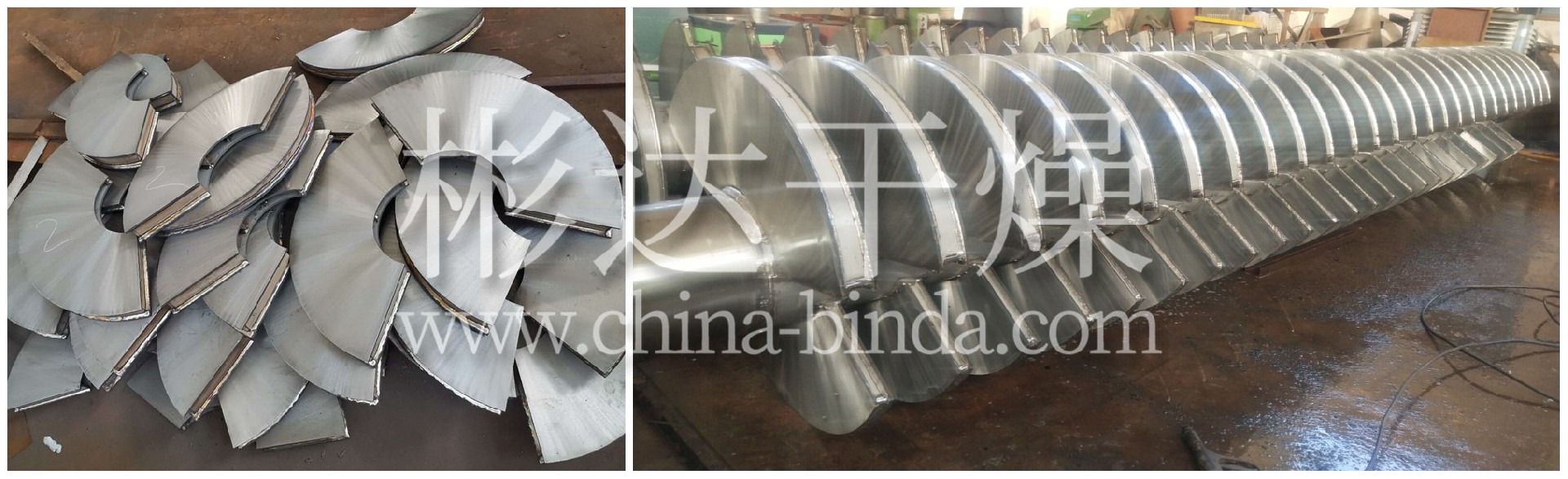

叶片焊接

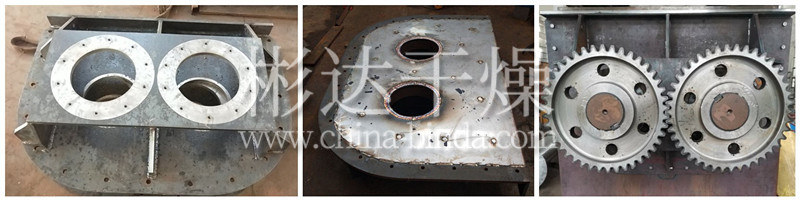

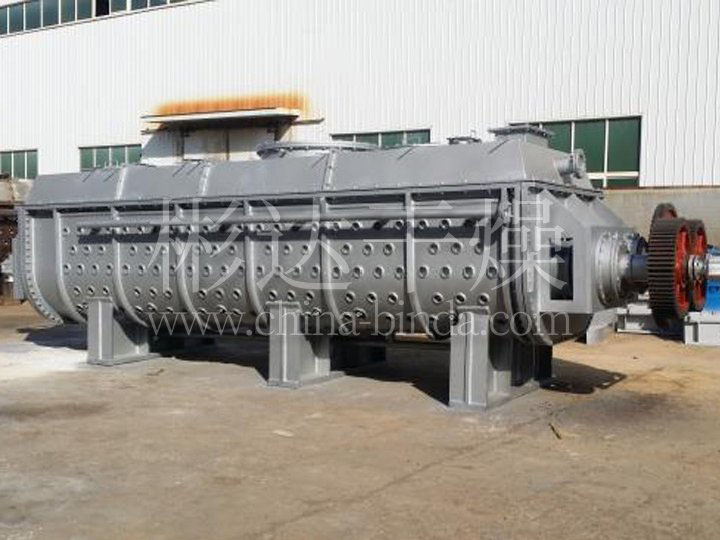

端盖、锻打齿轮



适应物料
  桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:燃烧(低温)、冷却、干燥(溶剂回收)加热(融化)、反应和灭菌。搅拌浆叶同时又是传热面,使单位有效容积内传热面积增大,缩短了处理时间。楔型浆叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动,在轴向区间内,物料的温度、湿度、混合度梯度很小。用导热油做热介质浆叶干燥机可完成低温燃烧工作。如:二水硫酸钙(Ca2SO4·2H2O) 燃烧转化为半水硫酸钙(Ca2SO4·1/22H2O)。碳酸氢钠(NaHCO3)经煅烧转化为纯碱(Na2HCO3)等。通入冷却介质,如水、冷却盐水等即可用来冷却。如:使用于纯碱行业的浆叶式凉碱机,取代老式的空气冷却凉碱机,节省了能源及尾气处理设备,降低了操作费用。干燥设备的主要功能,不使用热空气,使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。轴向区间内,温度、湿度、混合度的均匀性,使得设备可用来加热或融化,或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。浆叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积,很快就将物料加热到灭菌温度,避免了长时间加热而改变物料品质。

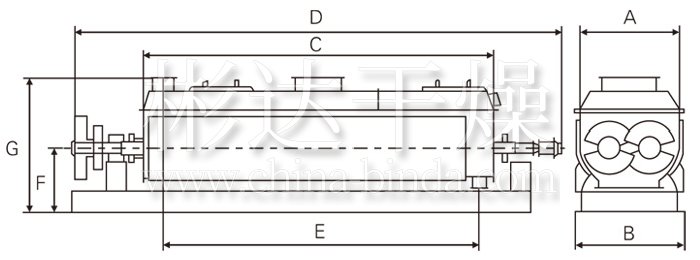

安装结构示意图

空心桨叶干燥机结构示意图

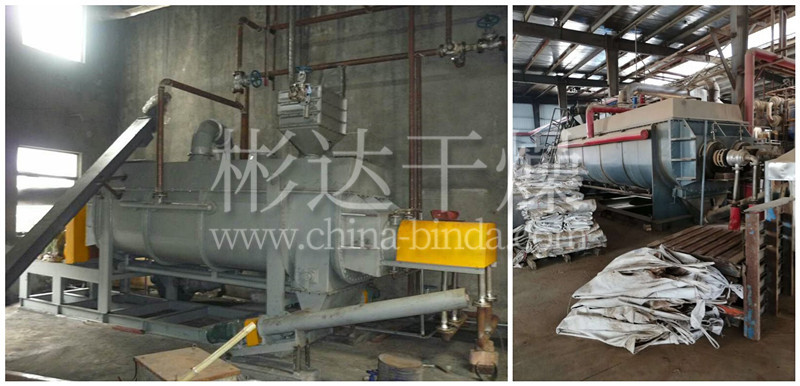

客户现场


污泥烘干前与烘干后对比图



技术规格


项目/ 型号KJG3KJG9KJG13KJG18KJG29KJG41KJG52KJG68KJG81KJG95KJG110
传热面积(m2)391318294152688195110
有效容积(m3)0.060.320.591.091.852.83.965.216.438.079.46
转速范围(rmp)15-3010-2510-2510-2010-2010-2010-2010-205-155-155-10
功率(kw)2.245.57.511153045557595
器体宽A(mm)3065847629401118129614761652182820322210
总宽B(mm)736841106613201474167618542134118624382668
器体宽C(mm)19562820304833284114472452585842602061246122
总长D(mm)29724876548659186808757083069296967897049880
进出料距E(mm)17522540276830483810442049545384556256645664
中心高F(mm)38038053461076291510661220122012201220
总高H(mm)762838109212701524177820322362246425662668
进汽口N(寸)3/43/4111111/211/211/211/22
出水口O(寸)3/43/4111111/211/211/211/22
